Fonction du disjoncteur : le gardien de la sécurité électrique

Dans tout système électrique – qu’il s’agisse d’un réseau de câblage domestique, d’une installation commerciale ou d’une ligne de distribution d’énergie industrielle – la sécurité et la fiabilité sont essentielles. L’un des composants les plus essentiels garantissant cette sécurité est le disjoncteur. Souvent appelé le « gardien » des systèmes électriques, un disjoncteur interrompt automatiquement le passage du courant lorsqu’il détecte un défaut, protégeant ainsi les équipements, le câblage et les personnes contre les dommages ou les dangers.

Mais comment fonctionne exactement un disjoncteur ? Et pourquoi est-il indispensable dans les installations électriques modernes ? Explorons la fonction d’un disjoncteur, ses types et le rôle crucial qu’il joue dans la protection des circuits électriques.

1. Qu’est-ce qu’un disjoncteur ?

Un disjoncteur est un interrupteur électrique automatique conçu pour protéger un circuit électrique contre les dommages causés par un courant excessif résultant d’une surcharge ou d’un court-circuit. Contrairement à un fusible – qui doit être remplacé après avoir fonctionné – un disjoncteur peut être réarmé manuellement ou automatiquement, ce qui en fait un dispositif de sécurité plus pratique et réutilisable.

Les disjoncteurs modernes, tels que ceux proposés par Futina, sont conçus pour l’efficacité, la fiabilité et la précision. Ils allient un design compact à des mécanismes de sécurité avancés, garantissant des performances constantes dans les environnements résidentiels et industriels.

2. La fonction principale d’un disjoncteur

Fondamentalement, la fonction principale d’un disjoncteur est d’interrompre le flux de courant en cas de défaut. Cette interruption protège à la fois les composants électriques et les utilisateurs contre les risques potentiels tels que les incendies électriques, les chocs ou les pannes d’équipement.

Le disjoncteur surveille en permanence le courant qui traverse le circuit. Lorsque le courant dépasse la capacité nominale du disjoncteur – en raison d’une surcharge ou d’un court-circuit – le disjoncteur déclenche, déconnectant automatiquement le circuit de l’alimentation électrique. Une fois le problème résolu, le disjoncteur peut être réarmé, rétablissant le système à un fonctionnement normal.

En résumé, le disjoncteur remplit trois fonctions essentielles :

1. Détection : Identifie un flux de courant anormal.

2. Interruption : Coupe le circuit instantanément pour arrêter le courant de défaut.

3. Restauration : Permet de reconnecter le circuit en toute sécurité une fois le problème résolu.

3. Principaux types de disjoncteurs

Différents environnements électriques nécessitent différents types de disjoncteurs. Les catégories courantes comprennent :

• Disjoncteur miniature (MCB) :
  Conçus pour les applications basse tension, les MCB protègent contre les surcharges et les courts-circuits dans les circuits d’éclairage et domestiques. Ils sont largement utilisés dans les maisons, les bureaux et les petits systèmes commerciaux.

• Disjoncteur à boîtier moulé (MCCB) :
  Utilisés pour des courants nominaux plus élevés, les MCCB offrent des réglages de déclenchement réglables, ce qui les rend adaptés aux installations industrielles et commerciales de grande envergure.

• Disjoncteur différentiel (RCCB) :
  Les RCCB détectent le courant de fuite et protègent contre les chocs électriques, assurant la sécurité des personnes en coupant le circuit lorsqu’une fuite se produit.

• Disjoncteur différentiel avec protection contre les surcharges (RCBO) :
  Combinant les fonctions d’un MCB et d’un RCCB, les RCBO offrent à la fois une protection contre les surcharges et les fuites dans un seul appareil.

La gamme de disjoncteurs Futina inclut tous ces types, conçus avec un pouvoir de coupure élevé, un boîtier ignifuge et des mécanismes de déclenchement précis qui garantissent des performances stables dans tous les environnements.

4. Principe de fonctionnement d’un disjoncteur

Le fonctionnement d’un disjoncteur repose à la fois sur les effets thermiques et magnétiques du courant électrique.

• Déclenchement thermique :
  Une lame bimétallique à l’intérieur du disjoncteur se plie lorsqu’elle s’échauffe en raison d’une surintensité prolongée. Cette flexion actionne le mécanisme de déclenchement et ouvre le circuit.

• Déclenchement magnétique :
  Lors d’un court-circuit, une brusque augmentation du courant génère un champ magnétique suffisamment puissant pour déplacer un levier, ouvrant instantanément les contacts et coupant le circuit.

Ces deux mécanismes fonctionnent ensemble pour fournir une protection rapide et fiable – que le problème soit une surcharge progressive ou un défaut instantané.

5. Importance des disjoncteurs dans les systèmes modernes

Les disjoncteurs sont indispensables dans la distribution d’énergie moderne pour plusieurs raisons :

• Prévention des incendies : En déconnectant les circuits en cas de défaut, ils empêchent les fils de surchauffer et de s’enflammer.

• Protection de l’équipement : Les appareils électriques sensibles sont protégés contre les pics de tension et les surtensions de courant.

• Sécurité des utilisateurs : Les RCCB et RCBO protègent les personnes contre les chocs électriques, en particulier dans les environnements humides comme les cuisines et les salles de bains.

• Fiabilité du système : Ils facilitent la maintenance – les techniciens peuvent isoler en toute sécurité des circuits spécifiques sans arrêter l’ensemble du système.

Les disjoncteurs Futina sont conçus avec une endurance mécanique élevée et des caractéristiques de déclenchement stables, assurant une protection à long terme même dans des conditions exigeantes.

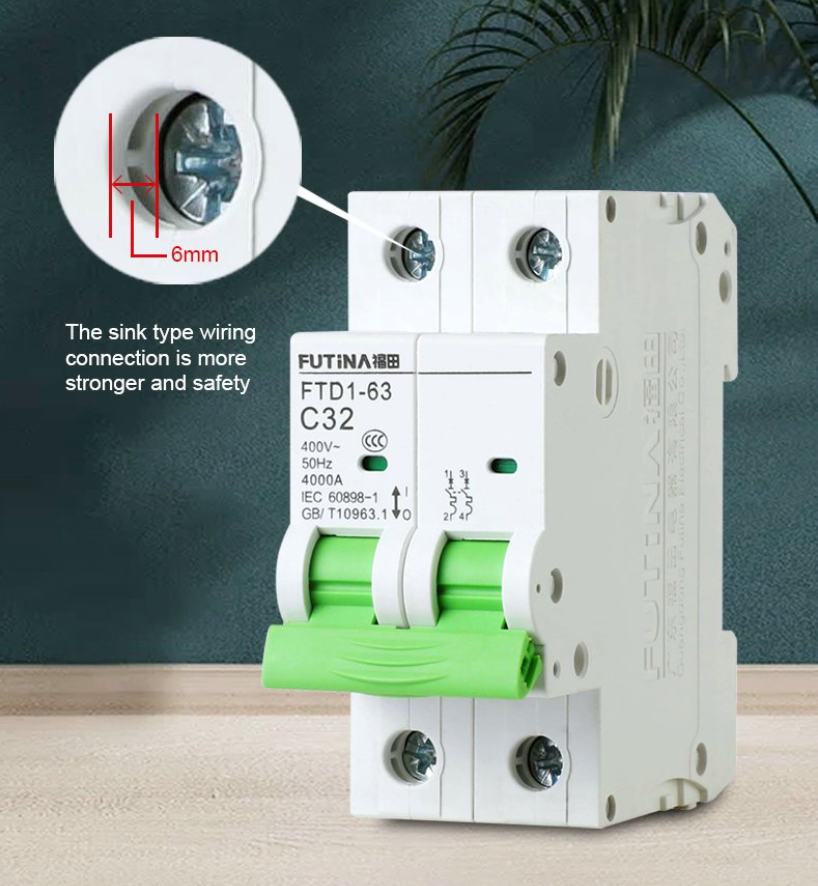

6. Principales caractéristiques des disjoncteurs Futina

Les disjoncteurs Futina se distinguent par leur qualité de fabrication et leurs performances de sécurité. Leurs principales caractéristiques incluent :

• Pouvoir de coupure élevé : Assure une interruption efficace même en cas de défauts graves.

• Boîtier durable : Les matériaux ignifuges et résistants aux chocs améliorent la longévité du produit.

• Mécanisme de déclenchement précis : Offre un fonctionnement fiable et minimise les déclenchements intempestifs.

• Design compact : Idéal pour les tableaux de distribution modernes avec un espace limité.

• Gamme complète : Disponible pour les applications résidentielles, commerciales et industrielles.

Ces attributs font des disjoncteurs Futina un choix fiable pour les entrepreneurs en électricité et les concepteurs de systèmes recherchant à la fois performance et sécurité.

7. Maintenance et tests

Pour assurer une protection continue, les disjoncteurs doivent être testés périodiquement. Des vérifications simples, telles que la vérification du fonctionnement mécanique ou la réalisation de tests de déclenchement, permettent de confirmer que le disjoncteur fonctionne correctement. Futina recommande de suivre les calendriers de maintenance standard et de remplacer tout disjoncteur présentant des signes d’usure, de surchauffe ou de dommages mécaniques.

8. Conclusion : Un protecteur silencieux en qui vous pouvez avoir confiance

Bien que de petite taille, le disjoncteur joue un rôle immense dans la protection des vies, des biens et des équipements. En détectant les défauts et en coupant le courant au bon moment, il assure le fonctionnement sûr et stable de chaque système électrique.

Des maisons aux usines,disjoncteurs Futinaoffrent des performances fiables, une protection précise et la tranquillité d’esprit. Investir dans des disjoncteurs de haute qualité n’est pas seulement une décision technique – c’est un engagement en faveur de la sécurité et de la fiabilité pour les années à venir.
